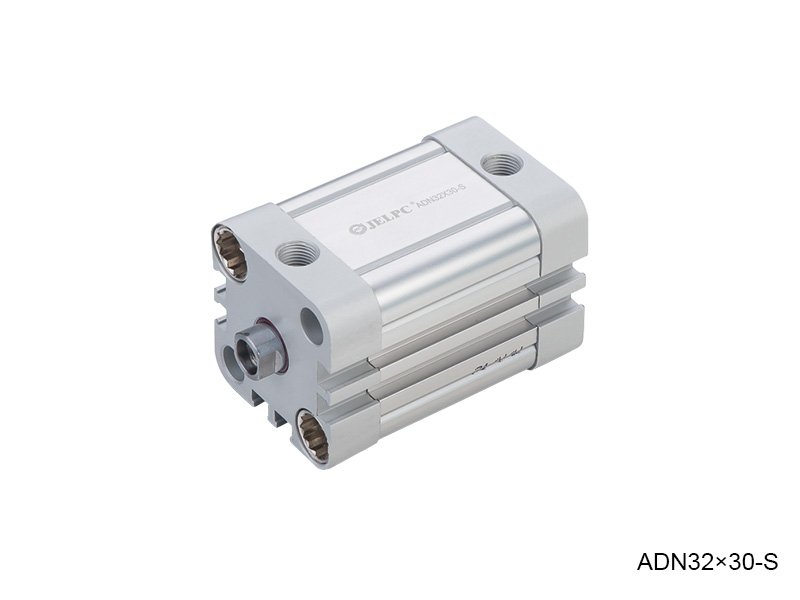

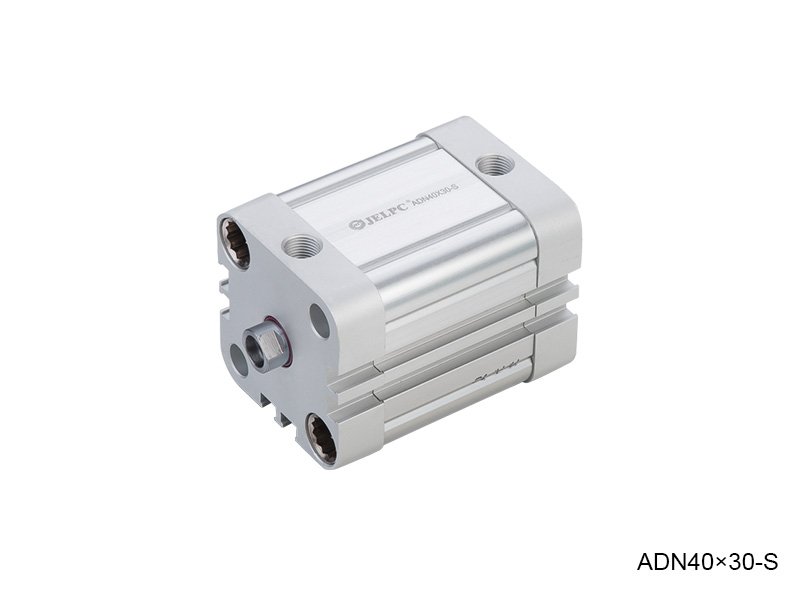

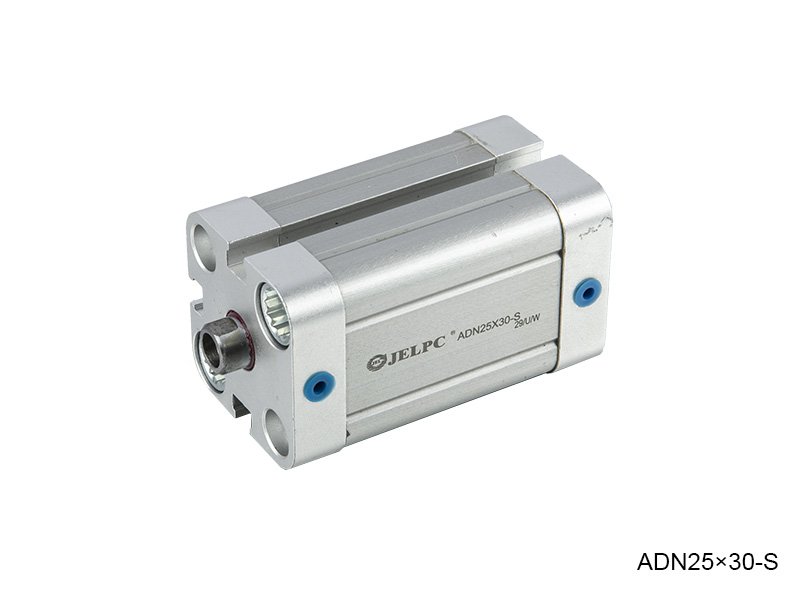

ADN Serisi Silindir

Yeni Kompakt Silindir ISO21287 Standardı

Özellikleri



1. ADN serisi kompakt silindir, ISO21287 standardına uygundur.

2. Kompakt yapıya sahip ADN serisi silindir, türetilmiş çok çeşitli tipler ve geniş uygulama yelpazesi.

3. Yüksek hızlı hareketin ve makine döngüsünün kalan enerjisini emmek için her iki uçta da kauçuk conta kullanılır.

4. Her ammsebly yolu çok sayıda aksesuara sahiptir, bu nedenle çok örnektir.

SKU: ADN Serisi Silindir Categories: , , Tags: , , , , , ,

Description

Özellikleri



1. ADN serisi kompakt silindir, ISO21287 standardına uygundur.

2. Kompakt yapıya sahip ADN serisi silindir, türetilmiş çok çeşitli tipler ve geniş uygulama yelpazesi.

3. Yüksek hızlı hareketin ve makine döngüsünün kalan enerjisini emmek için her iki uçta da kauçuk conta kullanılır.

4. Her ammsebly yolu çok sayıda aksesuara sahiptir, bu nedenle çok örnektir.





İç yapı





Parçalar



Numara İsim Numara İsim
1 Piston kolu 7 O yüzük
2 salmastra 8 Varil
3 Kapak vidası 9 O yüzük
4 DU rulman 10 Piston contası
5 Ön kapak 11 Sürtünme önleyici conta
6 Çarpışma önleyici conta 12 Arka kapak





Sipariş kodu







Şartname



Delik (mm) 20 25 32 40 50 63 80 100
Operasyon Çift Oyunculuk
Çalışma Ortamı Hava
Çalışma Basıncı Aralığı 0.1～1.0MPa
Basınç geçirmez 1.5MPa
Çalışma Sıcaklığı Aralığı -20～80℃
Çalışma Hız Aralığı 30～500 mm/sn
Bağlantı noktası boyutu M5x0.8 G1/8″

Ortalama boyut





Boyut



Delik/Sembol Strok Aralığı (mm) A AF KG Min. D1 D5 E EE G KA KF KK Los Angeles
20 5-200 16 14 15 9 9 36 M5 10.5 6.5 M6×1 M8 × 1.25 5
25 40 11
32 19 16 16 47.5 G1/8 14 8.5 M8 × 1.25 M10×1.25
40 55
50 22 20 12 12 66 10.5 M10×1.5 M12 × 1.25
63 78.3
80 28 17 96 15 12.5 M12×1.75 M16×l.5 –
100 116 21



Delik/Sembol AA PL RT S bilimkurgu T T2 T4 TG WH ABD ZB
20 10 5 M5×0.8 12 9 5 2.1 2.6 22 6 37 43
25 26 39 45
32 12 7.5 M6×1 17 10 6 3.3 32.5 7 44 51
40 38 45 52
50 16 M8 × 1.25 13 7 2.6 4.7 46.5 8 53
63 56.5 49 57
80 20 M10×1.5 23 17 8 6.1 72 10 54 64
100 89 67 77





Delik/Sembol Strok Aralığı (mm) A AF KG Min. D5 E EE G KA KF KK Los Angeles
20 5-200 16 14 15 9 36 M5 10.5 6.5 M6×1 M8 × 1.25 5


25 40 11
32 19 16 16 47.5 G1/8 14 8.5 M8 × 1.25 M10×1.25
40 55
50 22 20 12 66 10.5 M10×1.5 M12 × 1.25
63 78.3
80 28 17 – 96 15 12.5 M12×1.75 M16×1.5 –
100 116 21



Delik/Sembol AA PL RT S bilimkurgu T T4 TG WH ABD ZM
20 10 5 M5×0.8 12 9 5 2.6 22 6 37 43
25 26 39 45
32 12 7.5



 M6×1 17 10 6 3.3 32.5 7 44 58
40 38 45 59
50 16 M8 × 1.25 13 7 4.7 46.5 8 61
63 56.5 49 65
80 20 M10×1.5 23 17 8 6.1 72 10 54 74
100 89 67 87





Delik/Sembol Strok Aralığı (mm) A AF KG Min. D5 E EE G KA KF KK Los Angeles
20 5-200 16 14 15 9 36 M5 10.5 6.5 M6×1 M8 × 1.25 5
25 40 11
32 19 16 16 47.5 G1/8 14 8.5 M8 × 1.25 M10×1.25
40 55
50 22 20 12 66 10.5 M10×1.5 M12 × 1.25
63 78.3
80 28 17 96 15 12.5 M12×1.75 M16×1.5 –
100 116 21



Delik/Sembol AA Ö PL RT S bilimkurgu T T4 TG WH ABD ZN
20 10 19 5 M5×0.8 12 9 5 2.6 22 6 37 62
25 26 39 64
32 12 27 M6×1 17 10 6 3.3 32.5 7 44 78
40 38 45 79
50 16 28 7.5 M8 × 1.25 13 7 4.7 46.5 8 81
63 56.5 49 85
80 20 29 M10×1.5 23 17 8 6.1 72 10 54 93
100 89 67 96
