Description
Sipariş kodu:
sembol
Şartname

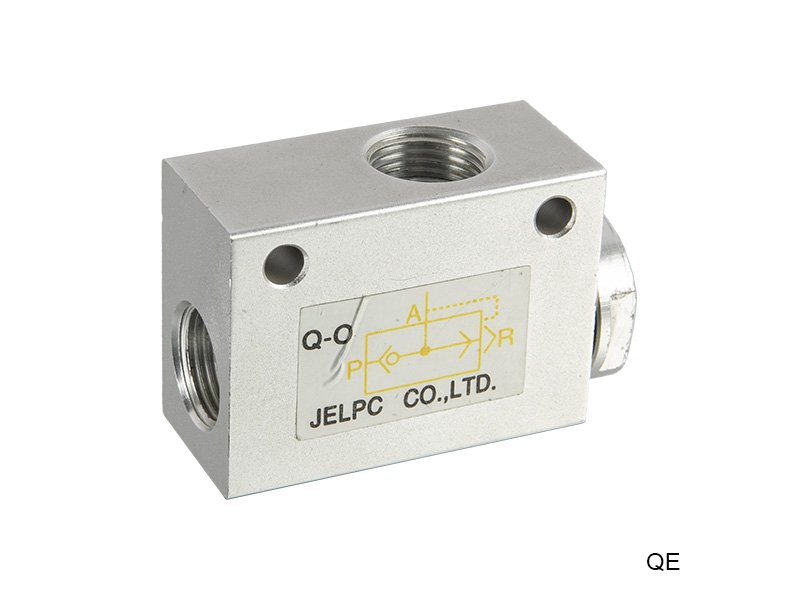

| modeli | QE-01 | QE-02 | QE-03 | QE-04 | QE-06 |
| Bağlantı noktası boyutu | G1/8″ | G1/4″ | G3/8″ | G1/2″ | G3/4″ |
| Etkili Kesit Alanı | 16 mm² | 27,5 mm² | 28 mm² | 71 mm² | 72,5 mm² |
| Çalışma Ortamı | Hava | ||||
| Çalışma Basıncı | 0～1.0MPa | ||||
| Ortam sıcaklığı | -20~70℃ | ||||
Ortalama boyut:
Boyut
| Model/Sembol | r | delik | L | W | H | A | B | C | D |

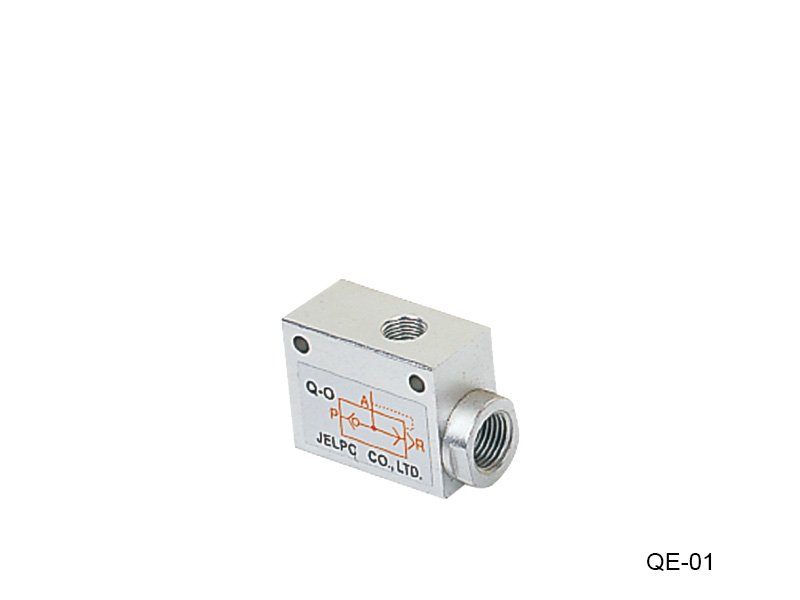

| QE-01 | G1/8 | G1/4 | 46 | 20 | 32 | 30 | 4.3 | 27 | 40 |

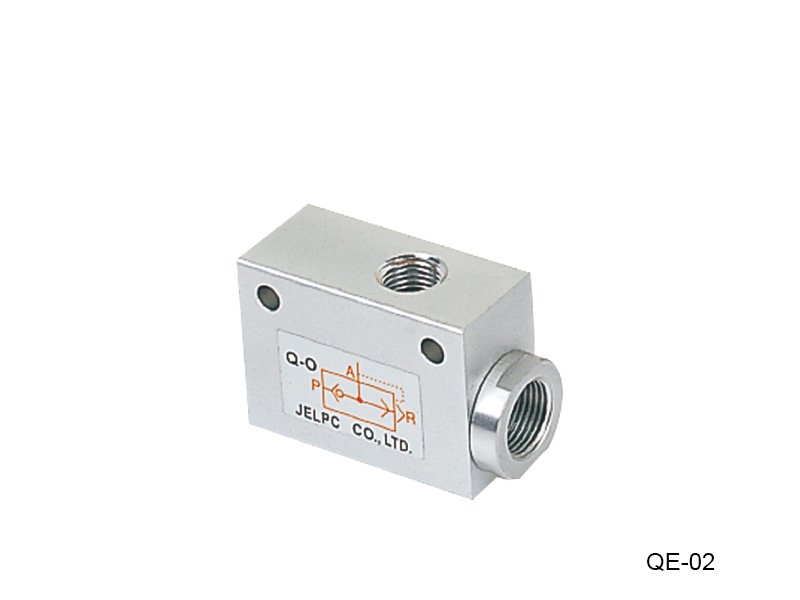

| QE-02 | G1/4 | G3/8 | 61 | 25 | 40 | 39 | 5.5 | 33 | 55 |

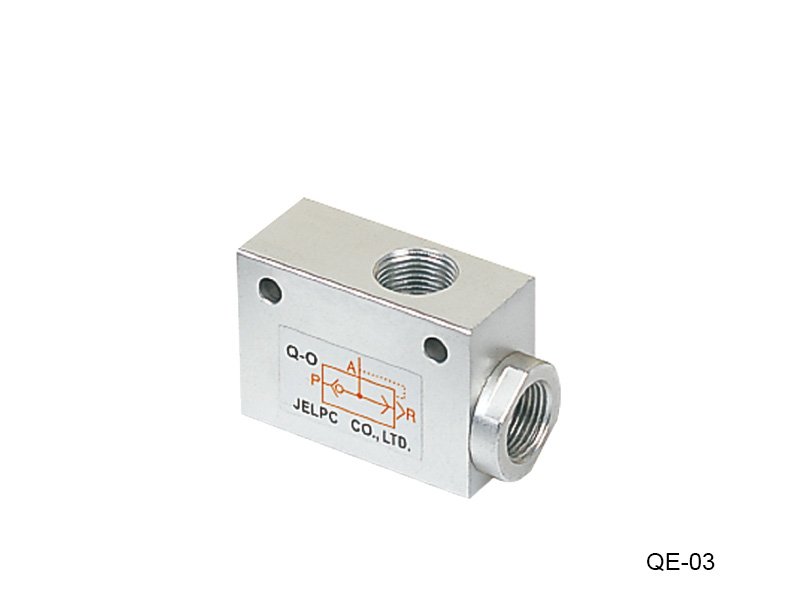

| QE-03 | G3/8 | G3/8 | 61 | 25 | 40 | 39 | 5.5 | 33 | 55 |
| QE-04 | G1/2 | G3/8 | 52 5 | 28 | 36 | – | – | – | 48 |
| QE-06 | G3/4 | G3/4 | 98 | 38 | 64 | 60 | 8.5 | 51 | 90 |

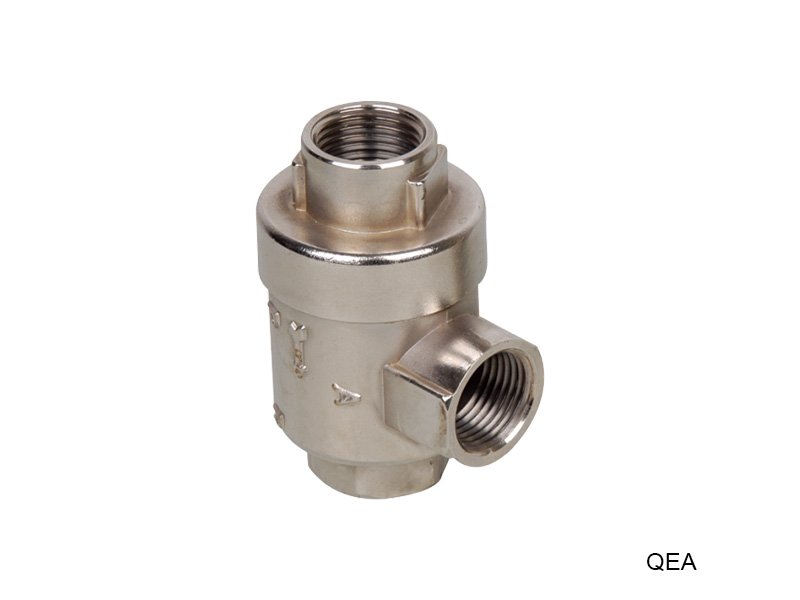

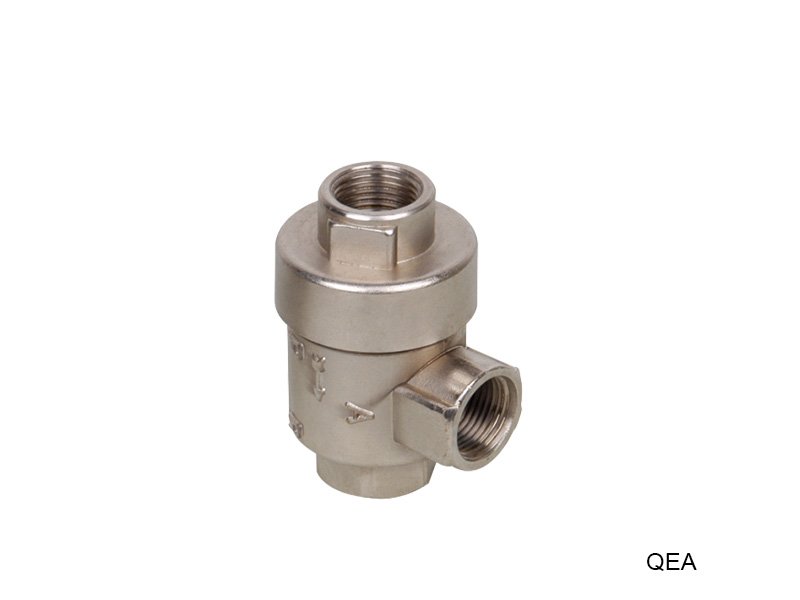

| Model/Sembol | T | H | L | m | n | x |

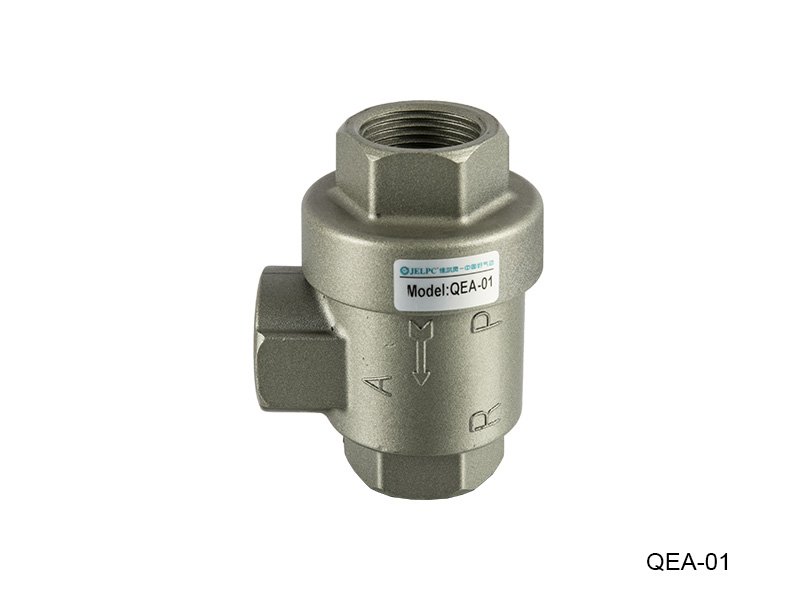

| QEA-01 | G1/8 | 40 | 32 | 28 | 12 | 14 |
| QEA-02 | G1/4 | 45 | 38 | 33,5 | 14 | 17 |
| QEA-03 | G3/8 | 55.5 | 47 | 39 | 15.5 | 22 |
| QEA-04 | G1/2 | 62 | 55 | 43 | 22 | 24 |
| QEA-06 | G3/4 | 91 | 66 | 53 | 35 | 34 |
