Kılavuz Silindir

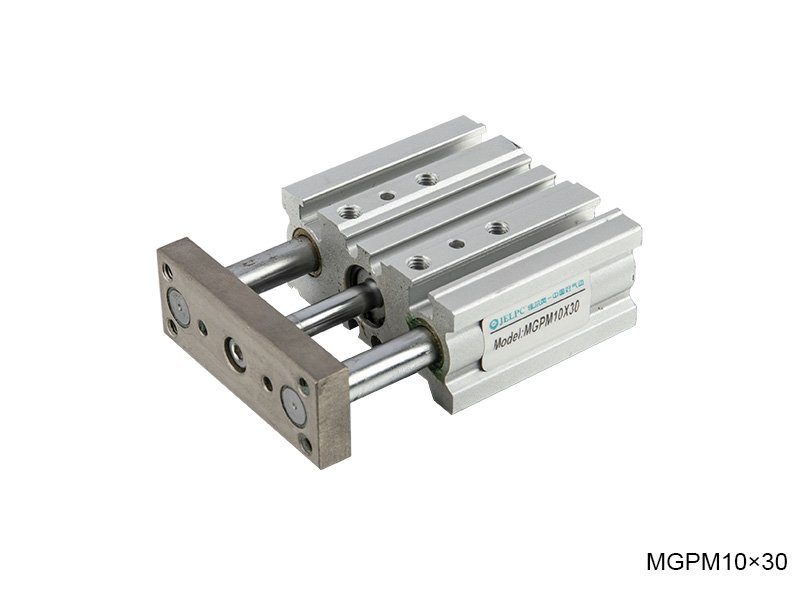

MGP Yeni Kompakt Üç Çubuk Silindir(Ø20～Ø100)



Özellikleri;

1. Hafif ve kompakt.

2. Güçlü enine yük kapasitesi.

3. Güçlü tork kapasitesi.

4. Yüksek Dönmeyen hassasiyet.

5. Yönlü çubuk için yönlü yatak için bilyalı mafsal veya kayar mafsal mevcuttur.

6. Kurulum için kolay.

7. Her iki yan bağlantı noktasının konumu değiştirilebilir.

SKU: Kılavuz Silindir Serisi Categories: , , Tags: , , , , , , ,

Description

MGP Yeni Kompakt Üç Çubuk Silindir(Ø20～Ø100)



Özellikleri;

1. Hafif ve kompakt.

2. Güçlü enine yük kapasitesi.

3. Güçlü tork kapasitesi.

4. Yüksek Dönmeyen hassasiyet.

5. Yönlü çubuk için yönlü yatak için bilyalı mafsal veya kayar mafsal mevcuttur.

6. Kurulum için kolay.

7. Her iki yan bağlantı noktasının konumu değiştirilebilir.



Sipariş kodu





Sipariş Kodu: (örnekler)

● Gerekli silindir çapı: 12, strok: 50, kayar yatak. Sağ model numarası: MGPM 12-50

● Gerekli silindir çapı: 40, strok: 100，İki sensör anahtarlı bilyalı rulman, kablo uzunluğu 0,5 m. Sağ model numarası: MGPL 40-100-MT2



Şartname



Delik (mm) 12 16 20 25 32 40 50 63 80 100
Çalışma Sıvısı Hava
Operasyon Çift Oyunculuk
Anti-basınç test basıncı 1,5 MPa (15,3 kgf/cm²)
Maks. Çalışma Basıncı 1,0 MPa (10.2 kgf/cm²)
Min. Çalışma Basıncı 0.12 MPa (1,2 kgf/cm²)
Ortam ve sıvı sıcaklığı 5 ~+60 ℃
Piston Hızı 50~500 mm/sn 50~400 mm/sn
Tampon Kauçuk Tampon
Strok Toleransı +1,5 mm

0
* Yağlama yağsız
Rulman Kaydırılabilir yatak/Bilyalı Rulman
Dönmeyen çubuk hassasiyeti Kaydırılabilir yatak ± 0.08° ± 0.07° ± 0.06° ± 0.05 ° ± 0.04°
Bilye ± 0.10° ± 0.09° ± 0.08° ± 0.06° ± 0.05 °
Bağlantı Noktası Boyutu Rc (PT) M5×0.8 1/8″ 1/4″ 3/8″

*Yağlayıcı isteniyorsa, lütfen net No.1 yağlayıcı ISOVG32’yi seçin.



İnme

Delik (mm) Standart Strok (mm) ** Sensör Anahtarı Opsiyonel Model (Slayt montajı için)
12 , 16 10 , 20 , 30 , 40 , 50 , 75 , 100 D-Z73L D-Z76L D-Z80L D-Y59AL D-Y59BL
20 , 25 20 , 30 , 40 , 50 , 75 , 100 , 125 , 175 , 200
32, 40, 50, 63, 80, 100 20 , 50 , 75 , 100 , 125 , 150 , 175 , 200

* Stroklar （5, 10, 20, 30, 35……） sırasıyla 5, 10, 15, 20 mm kalınlığında conta ile eklenir, örn: MGPM50-10, 15 mm kalınlığında conta ile (MGPM50-25) ).

** Spesifikasyonlar için lütfen bu katalogdaki sensör anahtarı serisi sayfalarına bakın. ve karakteristik. Kurşun tel uzunluğu için kod aşağıdaki gibidir: Boş – 0,5 m, L-3 m. Örnek: D-Y59AL, D-Y59AL.



Yük ve Tork





Delik (mm) seriler Maks. Enine YükF(N)
Strok (mm)
10 20 25 30 40 50 75 100 125 150 175 200
12 MGPM 24 19 – 17 14 13 26 22 – – – –
MGPL 37 27 – 22 35 30 23 18 – – – –
16 MGPM 38 31 – 27 23 21 37 32 – – – –
MGPL 54 40 32 54 47 35 28 – – – –
20 MGPM – 49 – 43 38 35 87 75 66 59 54 49
MGPL – 58 – 48 101 90 70 58 62 54 48 43
25 MGPM – 69 – 60 54 49 116 100 88 79 71 65
MGPL – 82 – 68 132 118 93 77 80 70 62 55
32 MGPM – 203 – – 164 182 159 142 127 116 106
MGPL – – 113 – – 78 130 107 130 114 101 90
40 MGPM – – 203 – – 164 182 159 142 127 116 106
MGPL – – 113 – – 78 129 106 130 114 101 90
50 MGPM – – 296 – – 245 273 241 216 195 179 164
MGPL – – 120 – – 83 178 148 148 129 114 102
63 MGPM – – 296 – – 245 273 241 216 195 179 164
MGPL – – 117 – – 81 176 145 145 126 111 99
80 MGPM – – 352 – – 297 368 329 298 272 251 232
MGPL – 125 – – 99 281 240 208 184 163 147
100 MGPM – – 515 – – 445 498 450 410 377 349 325
MGPL – 138 – – 108 395 340 297 263 235 211





Maks. Fork T (N*m)
Strok (mm)
10 20 25 30 40 50 75 100 125 150 175 200
0.39 0.32 – 0.27 0.24 0.21 0,43 0.36 – – – –
0.78 0.66 – 0,57 0.93 0.85 0.69 0,58 – – – –
0.69 0,58 – 0.49 0,43 0.38 0.69 0,58 – – – –
1.23 1.06 – 0.92 1.53 1.40 1.16 0.99 – – – –
– 1.05 – 0.93 0,83 0.75 1.88 1,63 1.44 1.28 1.16 1.06
– 1.70 – 1.52 3.06 2.87 2.47 2.17 2.38 2.16 1.98 1.82
– 1.76 – 1.55 1.38 1.25 2.96 2.57 2.26 2.02 1.83 1.67
– 2.80 – 2.53 4.67 4.39 3.81 3.36 3.65 3.31 3.02 2.78
– – 6.35 – – 5.13 5.69 4.97 4.42 3.98 3.61 3.31
– – 4.76 – – 3.86 6.53 5.75 7.10 6.46 5.92 5.47
– – 7.00 – – 5.66 6.27 5.48 4.87 4.38 3.98 3.65
– – 5.24 – – 4.25 7.19 6.33 7.81 7.11 6.52 6.02
– – 13.0 – – 10.8 12.0 10.6 9.50 8.60 7.86 7:24
– 7,02 – – 5.76 12.3 10.9 11.2 10.2 9.40 8.69
– – 14.7 – – 12.1 13,5 12.0 10.7 9.69 8.86 8.16
– – 77.7 – – 6.35 13.7 12.2 12.5 11.4 10.5 9.65
– – 22.0 – – 18.6 22.9 20.5 18.6 17.0 15.6 14.5
– – 10.3 – – 9.35 24.8 22,7 20.9 19.4 18.0 16.9
– – 38.8 – – 33,5 37.5 33.8 30.9 28.4 26.2 24.4
– – 13.6 – – 12.2 41.1 37.9 35.1 32.7 30.5 28.6



Ortalama boyut





Boyut

MGPM, MGPL (Ø12～Ø25)



Delik (mm) standart vuruş B C DA FA Facebook G GA GB H HA J K L AA makine öğrenimi NN OA OB OL P PA PB şifre Q
12 10,20,30,40, 42 29 6 8 5 26 11 7.5 58 M4 13 13 18 M4×0.7 10 M4x0.7 4.3 8 4.5 M5×0.8 13 8 18 14
16 50,75,100 46 33 8 8 5 30 11 8 64 M4 15 15 22 M5×0.8 12 M 5×0.8 4.3 8 4.5 M5×0.8 15 10 19 16
20 20,30,40,50,

75,100,125,

150.175.200

 53 37 10 10 6 36 10.5 8.5 83 M5 18 18 24 M5×0.8 13 M 5×0.8 5.6 9.5 5.5 Kc1/8 12.5 10.5 25 ben 18
25 53,5 37.5 12 10 6 42 11.5 9 93 M5 21 21 30 M6×1.0 15 M6xl.O 5.6 9.5 5.5 Kc1/8 12.5 13,5 28,5 26



Delik (mm) standart vuruş r S T sen VA VB WA Dünya Bankası x XA XB XC XL YY YL Z
30’un altında 40’tan 100’e 125. veya üstü 30’ların altında 40’tan 100’e 125. veya üstü
12 10,20,30,40,

50,75,100

 48 22 56 41 50 37 20 40 – 15 25 – 23 3 3.5 3 6 M5x0 8 10 5
16 54 25 62 46 56 38 24 44 – 17 27 – 24 3 3.5 3 6 M5x0.8 10 5
20 20,30,40,50,75,

100.125.150.175.200

 70 30 81 54 72 44 24 44 120 29 39 77 28 3 3.5 3 6 M6xl.O 12 17
25 78 38 91 64 82 50 24 44 120 29 39 77 34 4 4.5 3 6 M6xl.O 12 17



MGPM (Kaymalı Rulman)



Delik (mm) A

DB

 E
50’nin altında 50’nin üstünde 50’nin altında 50’nin üstünde
12 42 60.5 8 0 18.5
16 46 64.5 10 0 18.5
20 53 84.5 12 0 31.5
25 53,5 85 16 0 31.5



MGPL (Bilyalı Rulman)

Delik (mm) A DB E
30’un altında 30’dan 100’e 100. veya Üstü 30’un altında 30’dan 100’e 100. veya Üstü
12 43 55 85 6 1 13 43
16 49 65 95 8 3 19 49
20 63 80 104 10 10 27 51
25 69.5 80.5 104.5 13 16 32 51





Ortalama boyut





Boyut

MGPM, MGPL (Ø32～Ø63)



delik

(mm)

 Standart

İnme

 B C DA FA Facebook G GA GB GK H HA J K L AA makine öğrenimi NN AE OB OL P PA PB şifre B
32 25,50,75,

100,125,

150.175,

200

 59.5 37.5 16 12 10 48 12.5 112 9 112 M6 24 24 34 M8 × 1.25 20 M8 × 1.25 6.6 11 7.5 Kc1/8 7 15 34 30
40 66 44 16 12 10 54 14 120 10 120 M6 27 27 40 M8 × 1.25 20 M8 × 1.25 6.6 11 7.5 Kc1/8 13 18 38 30
50 72 44 20 16 12 64 12 148 11 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 Kc1/4 9 21.5 47 40
63 77 49 20 16 12 78 16.5 162 13,5 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 14 9 Kc1/4 14 28 55 50



delik

(mm)

 Standart

İnme

 r S T sen VA VB WA Dünya Bankası x XA XB XC XL YY YL Z
25. 50,75,100. 100’ün üstünde 25. 50,75,100. 100’ün üstünde
32 25,50,75,

100,125,

150.175,

200

 96 44 110 78 98 63 24 48 124 33 45 83 42 4 4.5 3 6 M8 × 1.25 16 21
40 104 44 118 86 106 72 24 48 124 34 46 84 50 4 4.5 3 6 M8 × 1.25 16 22
50 130 60 146 110 130 92 24 48 124 36 48 86 66 5 6 4 8 M10×1.5 20 24
63 130 70 158 124 142 110 28 52 128 38 50 88 80 5 6 4 8 M10×1.5 20 24



MGPM (Kaymalı Rulman)



Delik (mm) A

DB

 E
25,50. 50’nin üstünde 25,50’nin altında 50’nin üstünde
32 97 102 20 37.5 42.5
40 97 102 20 31 36
50 106.5 118 25 34.5 46
63 106.5 118 25 29,5 41



MGPL (Bilyalı Rulman)



Delik (mm) A DB E
50. 75.100. 100’ün üstünde 50. 75.100. 100’ün üstünde
32 81 98 118 16 21.5 38,5 58,5
40 81 98 118 16 15 32 52
50 93 114 134 20 21 42 62
63 93 114 134 20 16 37 57



Ortalama boyut

Boyut

MGPM, MGPL Boyut (Ø80～Ø100)



Delik (mm) standart vuruş B C DA FA Facebook G GA GB GK H HA J JA JB K L AA makine öğrenimi NN AE OB OL P PA PB şifre Q
80 25,50,75,

100,125,150,

175.200

 96.5 56.5 25 22 18 91.5 19 15.5 14.5 202 M12 45.5 38 75 46 54 M12×1.75 30 M12×1.75 10.6 17.5 8 Kc3/8 14.5 25.5 74 52
100 116 66 30 25 25 111.5 23 19 18 240 M14 55.5 45 10.5 56 62 M14×2.0 32 M14×2.0 12.5 20 8 Kc3/8 17.5 32.5 89 64



Delik (mm) standart vuruş r S T sen VA VB WA Dünya Bankası x XA XB XC XL YY TL YZ
25. 50,75,100. 100’ün üstünde 25. 50,75,100. 100’ün üstünde
80 25,50,75,
100,125,150,
175,200		 174 75 198 156 180 140 28 52 128 42 54 92 100 6 7 5 10 M12×1.75 24 28
100 210 90 236 188 210 166 48 72 148 35 47 85 124 6 7 5 10 M14×2.0 28 11



MGPM (Kaymalı Rulman)



Delik (mm) A DB E
25,50. 50’nin üstünde 25,50’nin altında 50’nin üstünde
80 115 142 30 18.5 45.5
100 137 162 36 21 46



MGPL (Bilyalı Rulman)



Delik (mm) A DB E
25,50. 75.100. 100’ün üstünde 25,50. 75.100. 100’ün üstünde
80 109.5 130 160 25 13 33,5 63,5
100 121 147 180 30 5 31 64
