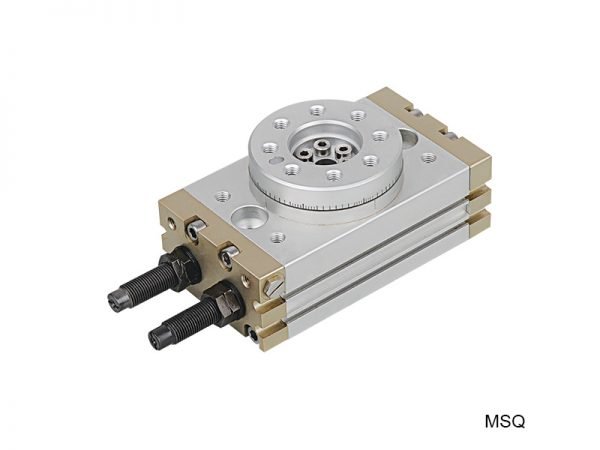

MSQB SERİSİ DÖNER PLATFORMLU ROTARY SİLİNDİR

SKU: MSQB SERİSİ DÖNER PLATFORMLU ROTARY SİLİNDİR Categories: , , Tags: , , , , , , ,

Description

Özellikleri



1. Rulmanda kullanılan yüksek hassasiyetli bilyeler, dikey ve yatay hassasiyet ±0.01 mm’ye kadardır.

2. Döner tip kurulum için kolaydır.

3. Rulman tasarımı, yük CRQ serisinden 3 ila 4 kat daha büyüktür.

4. Döndürme düzgün ve doğrudur.

5. Tel veya borunun geçmesi için delikli merkez çubuklar.

6. Daha geniş açı ayarı için standart açı ayar cihazı (0°~190°).

7. Sensör anahtarı uygulaması için mıknatıs halkalı.



Sipariş kodu





Strok / Sensör Anahtarı Modeli



modeli *Sensör Anahtarlı Model （Kaydırmalı Montaj İçin）
10 D-A90L
D-A93L
D-A96L
D-F9NL
D-F9BL
20
30
50
70
100
200



Şartname



Delik (mm) 10 20 30 50 70 100 200
Operasyon Fulid Hava (Yağsız)
Operasyon Çift Oyunculuk
Maks. Çalışma Basıncı Açı ayar vidası ile 1 MPa
Hidrolik Yastıklı 0,6 MPa
Min. Çalışma Basıncı 0.1 MPa
Ortam ve sıvı sıcaklığı 0~60 ℃
Yastık Kauçuk Tampon (Standart) / Hidrolik Yastık cihazı (Opsiyonel)
İşlev Açı ayar vidası ile 0,007J 0025J 0.048J 0.081J 0.24J 0.32J 0,56J
Hidrolik Yastıklı 0.039J 0.116J 0,294J 1.1J 1,6J 2.9J
Açı ayar aralığı 0~190°
Maks. dönüş açısı 190°
Sürekli dönen Zaman aralığı Açı ayar vidası ile 0,2~1,0 sn/90° 0,2~1,5 sn/90° 0,2~2,0 sn/90° 0,2~2,5 sn/90°
Hidrolik Yastıklı 0,2~0,7 sn/90° 0,2~1,0 sn/90°
delik Ф15 Ф18 Ф21 Ф25 Ф28 Ф32 Ф40
Bağlantı noktası boyutu M5×0.8 Kc1/8

Maks. çalışma basıncı Maks. Hidrolik Yastık cihazının yükü.



Maks. Yük





modeli Max.honjontal yük (N) Maks. dikey yük (N) Maks. bükme (Nm)
(a) (B)
MSQ(10) 78 74 78 2.4
MSQ□20□ 147 137 137 4.0
MSQ(30) 196 197 363 5.3
MSQ(50) 314 296 451 9.7
MSQ (70) 333 296 476 12.0
MSQ(100) 390 493 708 18.0
MSQ (200) 543 740 1009 25.0

Ortalama boyut

MSQA





modeli DA DB DC DD HA HB BD
MSQA10□ 46h8 45h8 20H8 15H8 10 18 5 52.5
MSQA20□ 61h8 60h8 28H8 17H8 15.5 26 63
MSQA30□ 67h8 65h8 32H8 22H8 16.5 27 67
MSQA50□ 77h8 75h8 35H8 26H8 17.5 30 76



Genel Boyut Ø10, 20, 30, 50

MSQB



modeli Tur başına ulaşılan ayar açısı*
MSQB10□ 10.2°’nin üzerinde
MSQB20□ 7.2°’nin üzerinde
MSQB30□ 6,5°’nin üzerinde
MSQB40□ 8.2°’nin üzerinde

Açı ayar vidası veya hidrolik yastığın bir daire döndürmesi durumunda.



Boyut



modeli A B C D E F G H Bence J K L m n Ö P Q r S T sen V W x Y Z
MSQB10□ 60 27 15 2 M5×0.8 8 M5×0.8 6.8 11 6.5 3H9 3.5 32 92 15H9 5 9.5 8.6 17.7 47 34 4.5 3 13 8 4
MSQB20□ 76 34 20.5 2 M6×1 10 M6×1 8.6 14 8.5 4H9 4.5 43 117 17H9 9 12 10.6 25 54 37 6.5 2.5 17 10 6
MSQB30□ 84 37 23 2 M6×1 10 M6×1 8.6 14 8.5 4H9 4.5 48 127 22H9 9 12 10.6 25 57 40 6.5 3 17 10 4.5
MSQB50□ 100 50 26.5 2 M8 × 1.25 12 M8 × 1.25 10.5 18 10.5 5H9 5.5 55 152 26H9 10 15.5 14 31.4 66 46 7.5 3 20 12 5



modeli AA BB bilgi DD EE FF İyi oyun HH II JJ KK LL AA NN OO PP QQ RR SS TT Hidrolik Yastık cihazının kodu
MSQB10□ 46 45 20 M8 × 1.25 12 M8×1 50 45 20 12 4 27.8 15.5 34.5 9 13 M5×0.8 31.5 8.6 M8×1 RBA0805-X692
MSQB20□ 61 60 28 M10×1.5 15 M10×1 65 60 27.5 14 5 28.8 16 51 10 12 M5×0.8 34.7 10.6 M10×1 RBA1006-X692
MSQB30□ 67 65 32 M10×1.5 15 M10×1 70 65 29 14 5 32 18.5 50 11.5 14 1/8 34.7 10.6 M10×1 RBA1006-X692
MSQB50□ 77 75 35 M12×1.75 18 M14×15 80 75 38 19 6 37.5 22 63 14.5 15 1/8 51.7 14 M14×1.5 RBA1411-X692

Maks. ölçüm Max. dönüş açısı (190°)
