Description
Özellikleri
1. Piston çubuğunun hassas bir şekilde parlatılması, daha fazla ürün kalitesi ve ön contanın daha uzun ömürlü olması ile geniş kapsamlı uygulamaları uyarlamak için iyileştirme.
2. Optima, üretim verimliliğini tasarlar ve geliştirir.

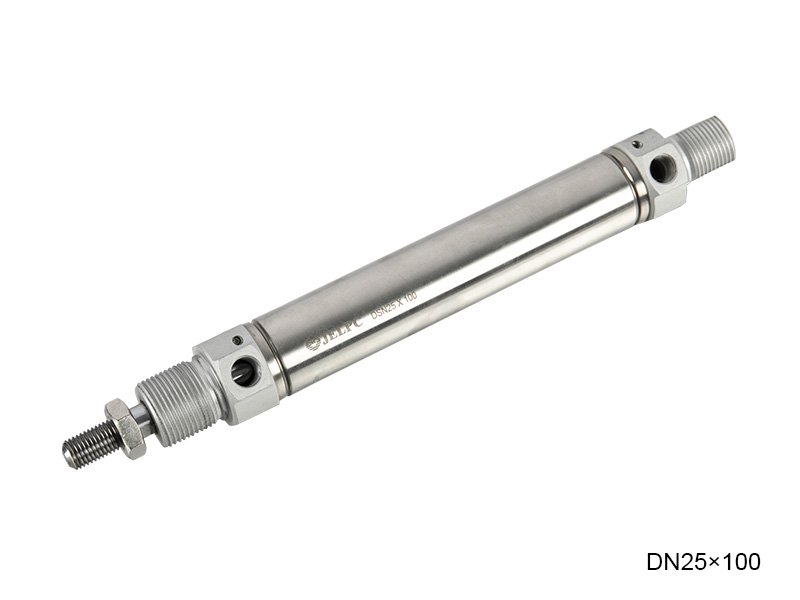

3. Kurumsal renk planlaması ve yeni yapı tasarımı ile birlikte, yarım daire biçimli oluk krampı olarak entegre paslanmaz çelik seri silindir.
4. Stabilizasyonda tamponlama işlevini sağlamak için silindir yastık yapısının işleme teknolojisini değiştirin.
5. Arabelleğe alma ince ayar aralığı iyileştirildi, müşterilerin arabellek daraltma hızını daha kolay ayarlamasını sağlayın.
İç yapı
Parçalar
| Numara | İsim | Numara | İsim |
| ben | Piston kolu | 9 | Varil |
| 2 | altıgen somun | 10 | Piston |
| 3 | salmastra | 11 | Piston contası |
| 4 | altıgen somun | 12 | Sürtünme önleyici conta |
| 5 | DU rulman | 13 | Mıknatıs |
| 6 | Ön kapak | 14 | Soket başlı vida |
| 7 | Çarpışma önleyici conta | 15 | Yastık |
| 8 | Yastık | 16 | Arka kapak |
Sipariş kodu
Şartname
| Delik (mm) | 16 | 20 | 25 | 32 | 40 |
| Operasyon | Çift Oyunculuk | ||||
| Çalışma Ortamı | Hava | ||||
| Montajlar | Temel LB FA FB SDB | ||||
| Çalışma Basıncı Aralığı | 0.1～1.0MPa | ||||
| Basınç geçirmez | 1.5 MPa | ||||
| Çalışma Sıcaklığı Aralığı | -20～80℃ | ||||
| Çalışma Hız Aralığı | 50~800 mm/sn | ||||
| Yastık | Ayarlanabilir Hava Yastığı | ||||
| Bağlantı noktası boyutu | M5X0.8 | G1/8″ | |||
Ortalama boyut;
Boyut
| Delik/Sembol | A | A1 | A2 | A3 | A4 | A5 | B | C | C1 | D | D1 | D2 | E | E1 | E2 | F | G | G1 | G2 | H | Bence |
| 16 | 98 | 82 | 55 | 111 | 92 | 111 | 37 | 19 | 19 | 10.5 | 6 | 7 | 10.5 | 6 | 7 | 9 | 10.5 | 6 | 7 | 16 | 16 |
| 20 | 115 | 95 | 64 | 128 | 107 | 128 | 43 | 21 | 21 | 14 | 7.5 | 10 | 14 | 7.5 | 10 | 9 | 14 | 7.5 | 10 | 20 | 18 |
| 25 | 126 | 104 | 66 | 137 | 116 | 137 | 50 | 21 | 21 | 15 | 8 | 10.5 | 15 | 8 | 10.5 | 12 | 15 | 8 | 10.5 | 22 | 22 |
| 32 | 135 | 113 | 72 | 147 | 120 | 132 | 48 | 27 | 12 | 17 | 8.5 | 12 | 17 | 8.5 | 12 | 15 | 17 | 8.5 | 12 | 22 | 18 |
| 40 | 138 | 115 | 72 | 150 | 123 | 136 | 51 | 27 | 14 | 16 | 8 | 11.5 | 16 | 8 | 11.5 | 15 | 16 | 8 | 11.5 | 23 | 20 |
| Delik/Sembol | J | K | L | m | n | Ö | P | P1 | D | r | S1 | S2 | T | T1 | x | V | W | Y |
| 16 | 5 | M6×1 | M16×1.5 | 6 | 21 | 13 | 21 | 6 | 12 | 16 | 19 | 19 | 10 | 24 | M5×0.8 | 6 | 15.5 | 5 |
| 20 | 6 | M8 × 1.25 | M22×1.5 | 7 | 23 | 13 | 30 | 8 | 16 | 22 | 27 | 28,5 | 12 | 29 | G18 | 8 | 17.5 | 6 |
| 25 | 6 | M10×1.25 | M22×1.5 | 7 | 28 | 11 | 30 | 8 | 16 | 22 | 27 | 28,5 | 17 | 29 | G1/8 | 10 | 17.5 | 8 |
| 32 | 6 | M10×1.25 | M27×2 | 9 | 26 | 12 | 38 | 10 | 20 | 27 | 35 | 36.5 | 17 | 36 | G1/8 | 12 | 8 | 10 |
| 40 | 8 | M14×1.5 | M33×2 | 9 | 28 | 12 | 45 | 10 | 20 | 33 | 42 | 43,5 | 22 | 45 | G1/4 | 16 | 10 | 14 |
Ortalama boyut
Boyut
| Delik/Sembol | A | A1 | A2 | B | B1 | C | D | G | G1 | G2 | H | Bence | J | K | L | m | T | T1 | V | x |
| 16 | 129 | 55 | 129 | 21 | 21 | 13 | 5 | 10.5 | 6 | 7 | 16 | 16 | 5 | M6x1 | M16x1.5 | 6 | 10 | 24 | 6 | M5x0.8 |
| 20 | 150 | 64 | 150 | 27 | 25 | 14.5 | 6 | 14 | 7.5 | 10 | 20 | 18 | 6 | M8x1.25 | M22x1.5 | 7 | 12 | 29 | 8 | G1/8 |
| 25 | 166 | 66 | 165 | 28 | 27 | 18.5 | 8 | 15 | 8 | 10.5 | 22 | 22 | 6 | M10x1.25 | M22x1.5 | 7 | 17 | 29 | 10 | G1/8 |
| 32 | 168 | 72 | 165 | 30 | 27 | 14 | 10 | 17 | 8.5 | 12 | 22 | 18 | 6 | M10x1.25 | M27x2 | 9 | 17 | 36 | 12 | G1/8 |
| 40 | 174 | 72 | 172 | 31 | 29 | 16 | 14 | 16 | 8 | 11.5 | 23 | 20 | 8 | M14x1.5 | M33x2 | 9 | 22 | 45 | 16 | G1/4 |
